进口导轨,发那科伺服电机驱动,多级齿轮传动
-

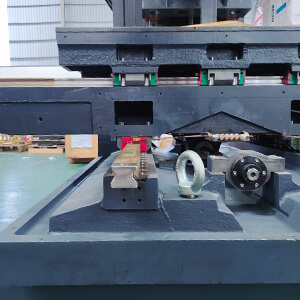

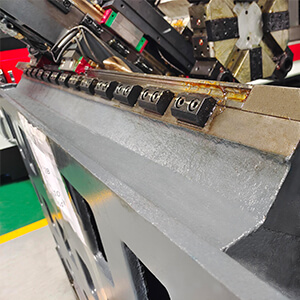

进口品牌滚柱式直线导轨
机床X/Y/Z轴均采用进口品牌滚柱式直线导轨，多滑块排布，能够满足多种切削方式刚性要求。
-
FANUC发那科α22主轴伺服电机驱动
机床主运动由FANUC发那科α22主轴伺服电机驱动，通过德国ZF变速箱与主轴箱内的减速机构相连，ZF变速箱可1:1及1:4两档变速，主轴箱内的齿轮通过多级减速达到1:3的减速比，总体实现两档变速。
-
多级齿轮传动
主轴传动用多级齿轮传动易实现大扭矩切削.
整体式大跨距底座,高精度数控转台承接能力强
-
米汉娜机床支撑铸件
机床支撑大件均为米汉娜铸件，经二次时效处理，精度保持性持久。
-

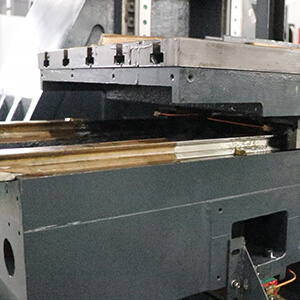

台湾高精度数控转台
采用台湾高精度数控转台（1400×1600），承载能力可达10吨。
-

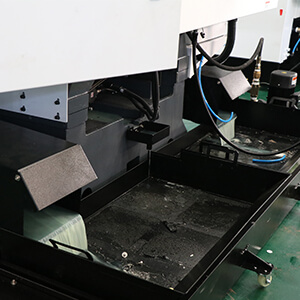

链板式排屑装置
主轴传动用多级齿轮传动易实现大扭矩切削，链板式排屑装置能及时有效的排除切削铁屑。
多级齿轮传动
主轴传动用多级齿轮传动易实现大扭矩切削
集团产业链式结构，交期快，品质保证
集团具备一条从铸造，机加，装配、配电到整机完整的产业链，物料提前备货，严格按 照相关标准及要求进行生产，全员参与全程品质监督，确保产品质量有保证；
主要铸件及光机生产周期可控，交期快。
主要铸件及光机生产周期可控，交期快。
技术参数
- 属性/型号
- 各轴行程(X/Y/Z/W)
- 主轴中心线至立柱导轨面距离（Y）
- 主轴鼻端至工作台中心距离
- 工作台尺寸(长×宽)
- 最大承载
- T型槽(槽数×槽宽×间距)
- 主轴电机功率
- 主轴转速
- 主轴锥孔
- 主轴最大扭矩
- 镗轴直径
- 快速移动速度(X/Y/Z/W)
- 切削进给速度(X/Y/Z/W)
- 刀具数量
- 刀具最大直径/长度/重量
- 刀具最大直径(放满刀/空邻刀)
- 刀具交换时间(刀-刀)
- 定位精度(X/Y/Z/W)
- 定位精度(B)
- 重复定位精度(X/Y/Z/W)
- 重复定位精度(B)
- 气源/气压
- 机床电气总容量
- 水箱容积
- 机床外型尺寸(长×宽×高)
- 机床重量
- PB110L
- 2000/1800/1500/500mm
- 0-1800mm
- 200-2200mm
- 1400×1600mm
- 10000Kg
- 7×24×200
- 22/26Kw
- 10-1500rpm
- BT50
- 1680/1992(30min)Nm
- Ф110mm
- 10/10/10/3m/min
- 8/8/8/3m/min
- 40把
- Ф125mm/400mm/25kg
- 125/250mm
- 20S
- 0.02/0.02/0.02/0.025mm
- 40"
- 0.015/0.015/0.015/0.02mm
- 10"
- 280L/min 6~8bar
- 65KVA
- 300L
- 8000×5500×4500mm
- 31000kg
*以上数据仅供参考，以实物为准
