超大跨距底座是同行的1.6倍,具有超强稳定性
底座梯形结构设计,内部梯形支撑筋结构承载稳定,抗变形能力强;
立柱大人字型结构设计,增大立柱与底座连接平面,增强立柱的抗变形能力;
鞍座M型结构设计,抗扭曲,轻量化,动态响应好。
-
机床全封闭防护,高度人性化设计
机床的床身导轨(XY轴)采用伸缩防护罩结实耐用、运动稳定流畅,无异响,立柱导轨(Z轴)采用风琴式加盔甲式防护,轻便美观;
机床整机采用全封闭防护,全防护设计高度人性化设计,操作者能够在安全舒适的环境中工作。
-
直连驱动,传动刚性好,定位精度高
三轴电机与高精度滚珠丝杠采用直接连接驱动的方式,滚珠丝杠经过预拉伸安装,以进一步减小丝杠挠度影响,提高传动刚性及定位精度。
集团具备一条从铸造,机加,装配、配电到整机完整的产业链,
物料提前备货,严格按 照相关标准及要求进行生产,全员参与全程品质监督,确保产品质量有保证;
主要铸件及光机生产周期可控,交期快。
- 属性/型号
- 三轴行程(X/Y/Z)
- 主轴鼻端至工作台面距离
- 工作台尺寸(长×宽)
- 最大承载
- T型槽槽数×槽宽×间距
- 主轴转速
- 主轴直径/锥孔
- 主轴电机功率
- 快速移动速度(X/Y/Z轴)
- 切削进给速度
- 刀具数量
- 刀具最大直径/长度/重量
- 刀具最大直径(放满刀/邻空刀)
- 定位精度(X/Y/Z)
- 重复定位精度(X/Y/Z)
- 气源/气压
- 机床电气总容量
- 系统
- 机床外型尺寸(X×Y×Z)
- 机床重量

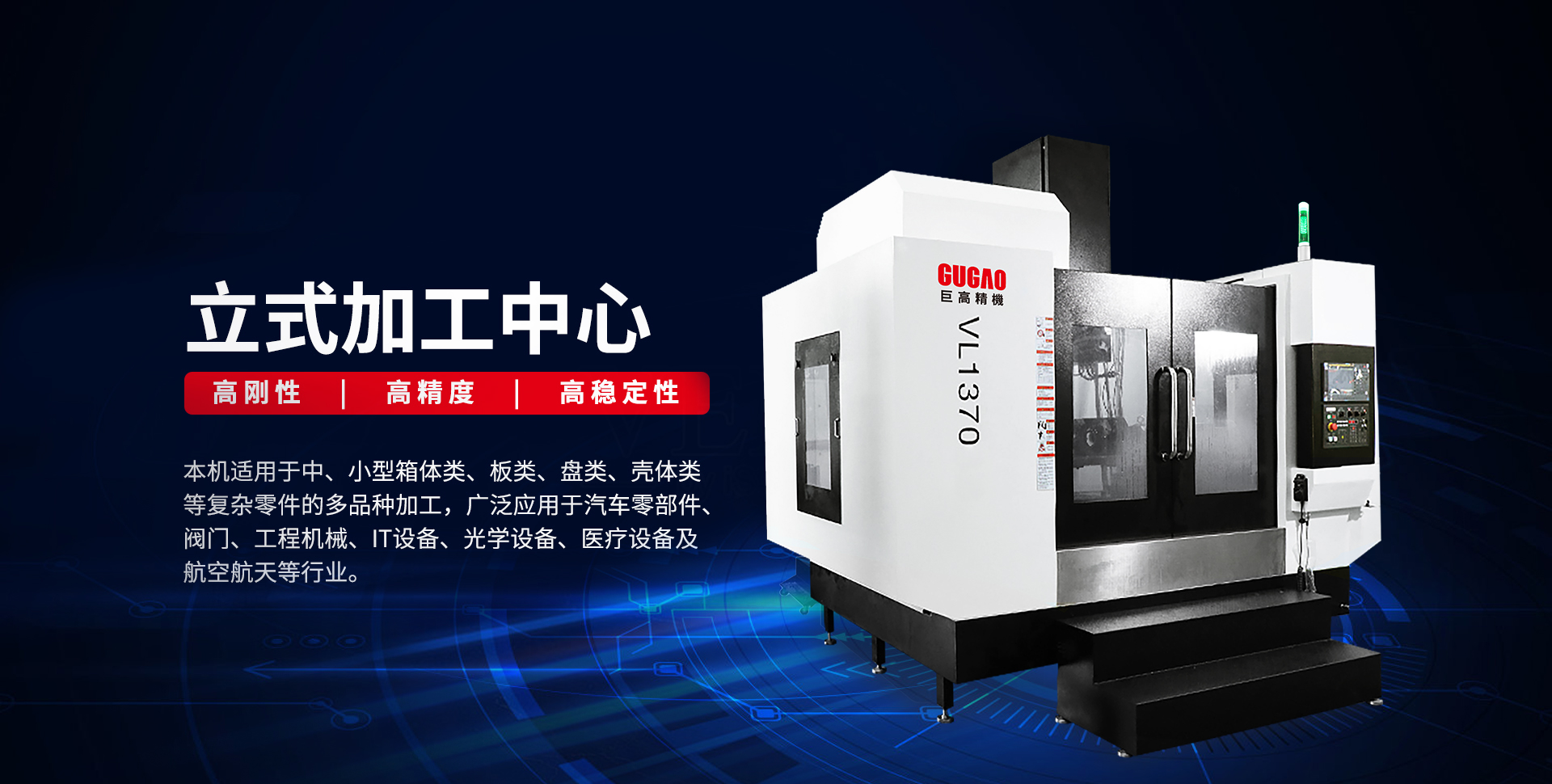

- VL1370
- 1300/700/670mm
- 150~820mm
- 1400×700mm
- 1000kg
- 5×18×150mm
- 120000rpm
- ∅150/BT40
- 11/15kw
- 30/30/30m/min
- 10/10/10m/min
- 24把
- ∅75mm/300mm/7kg
- 75/150mm
- 0.010mm
- 0.006mm
- 280L/min 6~8bar
- 25KVA
- 三菱M80B数控系统
- 3700×3330×3100mm
- 9500kg
