卧式加工中心：是指主轴轴线与工作台平行设置的加工中心，主要适用于加工箱体类零件，常见的一般有汽车发动机上的发动机缸、汽车的变速箱、传动齿轮箱等。
卧式加工中心的主轴是水平设置的，通常带有可进行分度回转运动的正方形工作台。一般具有3～5个运动坐标，常见的是三个直线运动坐标加一个回转运动坐标，对工件在一次装夹后完成除安装面和顶面以外的其余四个面的加工，最适合加工箱体类零件。也可作多个坐标的联合运动，以便加工复杂的空间曲面。

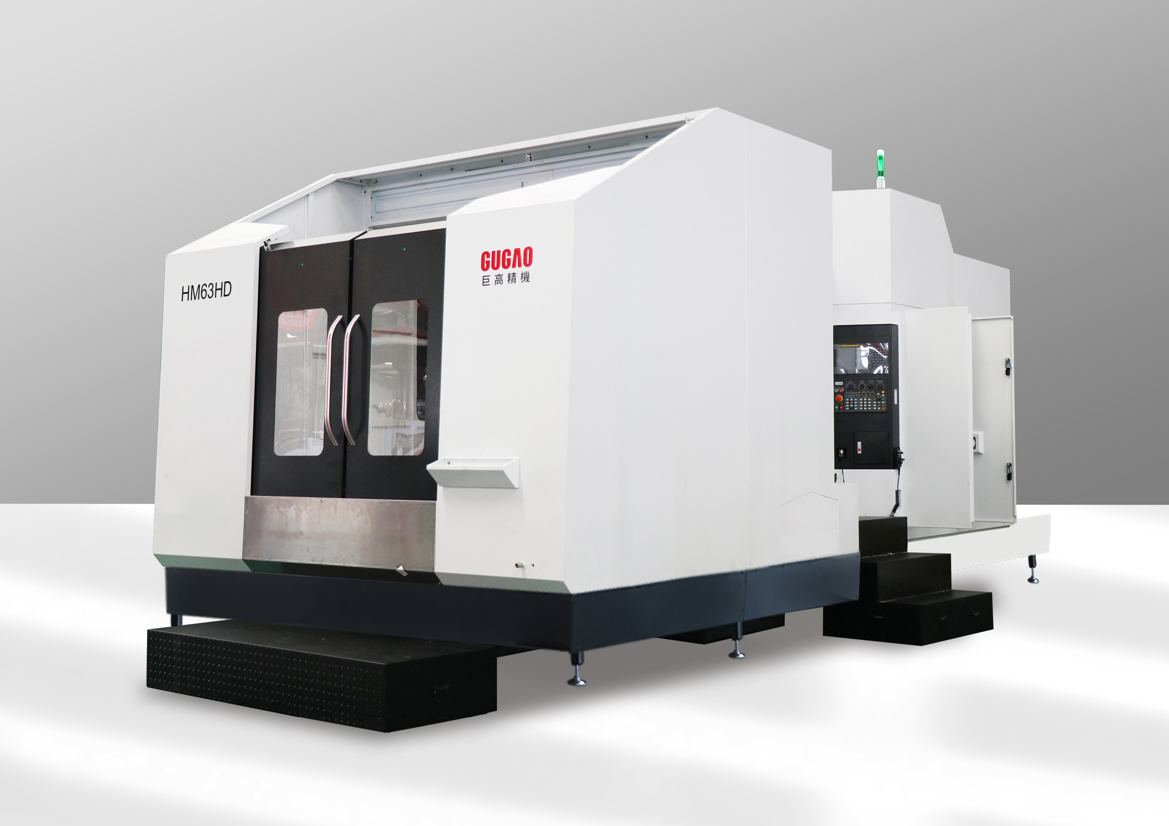

巨高精机推出的HM63HD型卧式加工中心是倒T型双交换工作台结构，适用于进行箱体类零件的复杂加工，在加工过程中利用刀库可以自动交换刀具，工件可一次装夹进行四个面的铣削、钻孔、扩孔、镗孔、铰削、攻丝、端面加工、镗台阶孔等多种工序的加工。双交换工作台可以提升加工效率。
机床主体结构为倒T型，立柱在底座上做Z轴运动。工作台在底座上做X轴运动，主轴箱在立柱上做Y轴运动，回转工作台在X轴滑鞍上做B轴回转运动。刚性好，是一种高性能、高效率、高速度的高档数控机床。使用、操作、维修方便。
配备高性能FANUC 0i-MF数控系统，可保证用户要求的数控加工功能和辅助功能。
三轴行程(X/Y/Z)：1000/850/900mm
工作台面积(长×宽)单工位：630×630mm
工作台面最大承重：1200kg
最小分度角度：1°×360mm
机床内允许最大回转直径：φ1150mm
工作台个数：2
主轴内孔锥度：BT50
主轴最高转速：6000rpm
主轴电机功率：15/18.5Kw
