转向节是汽车转向桥中的重要零件之一，能够使汽车稳定行驶并灵敏传递行驶方向。转向节的功用是传递并承受汽车前部载荷，支承并带动前轮绕主销转动而使汽车转向。在汽车行驶状态下，它承受着多变的冲击载荷。转向节结构相当复杂，需要处理好受力不均的问题，因而对精度有着相当高的要求。
本文为汽车转向节交钥匙解决方案，适用于项目车、铣、钻孔等加工。设计、制造符合ISO国际标准，所零部件和各种仪表的计量单位全部采用国际单位ISO标准，符合安全法规要求，采用通用机床立式加工中心VL1370H，卧式加工中心HM63H，数控卧式车床HC4060L完成产品加工。

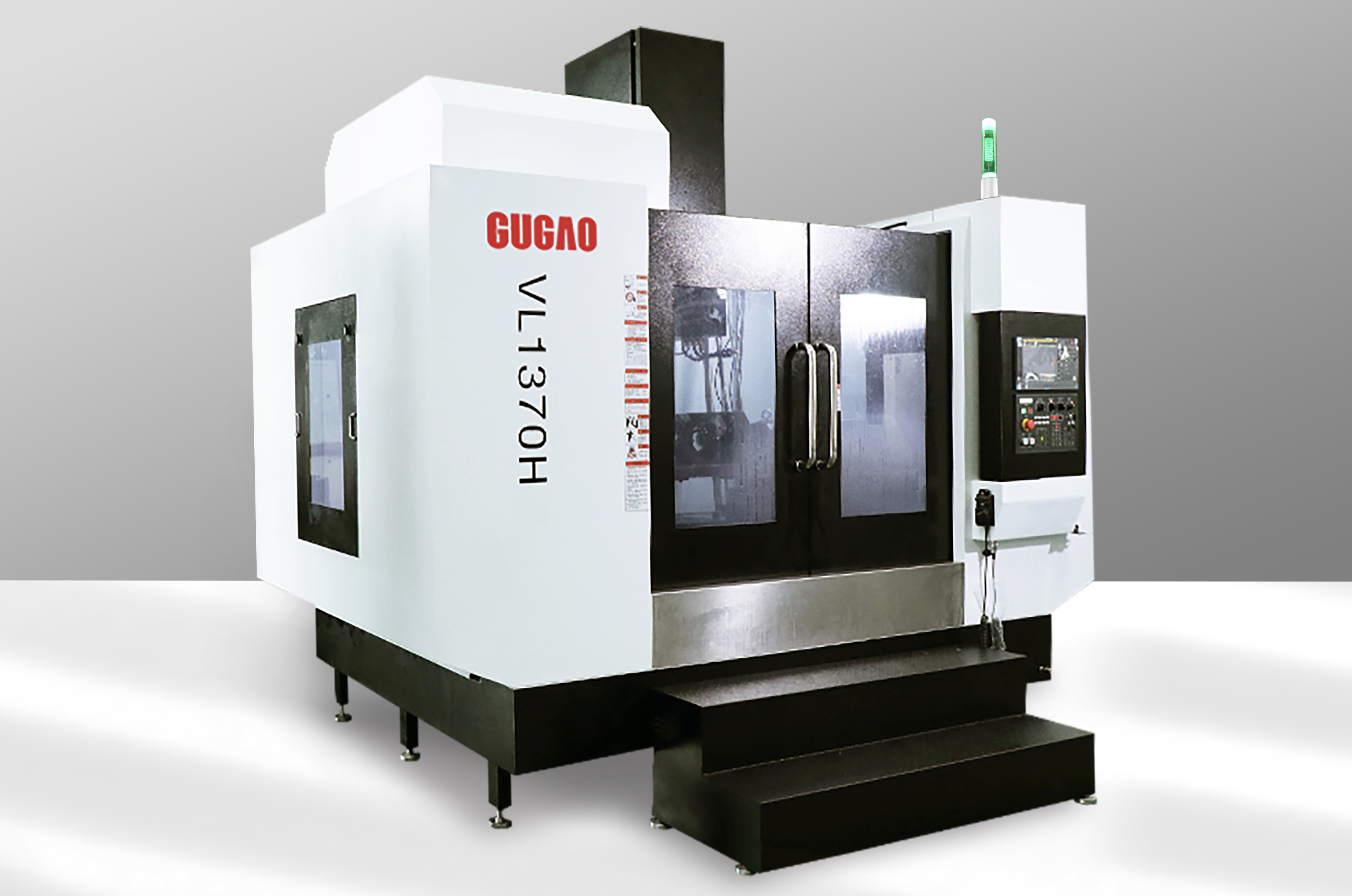

立式加工中心VL1370H
二线一硬，高刚性、大扭力，效率高
三轴行程（X/Y/Z）：1300/700/550mm
工作台尺寸（长×宽）：1400×700mm
主轴转速：8000rpm
定位精度（X/Y/Z）：0.010mm
重复定位精度（X/Y/Z）：0.006mm

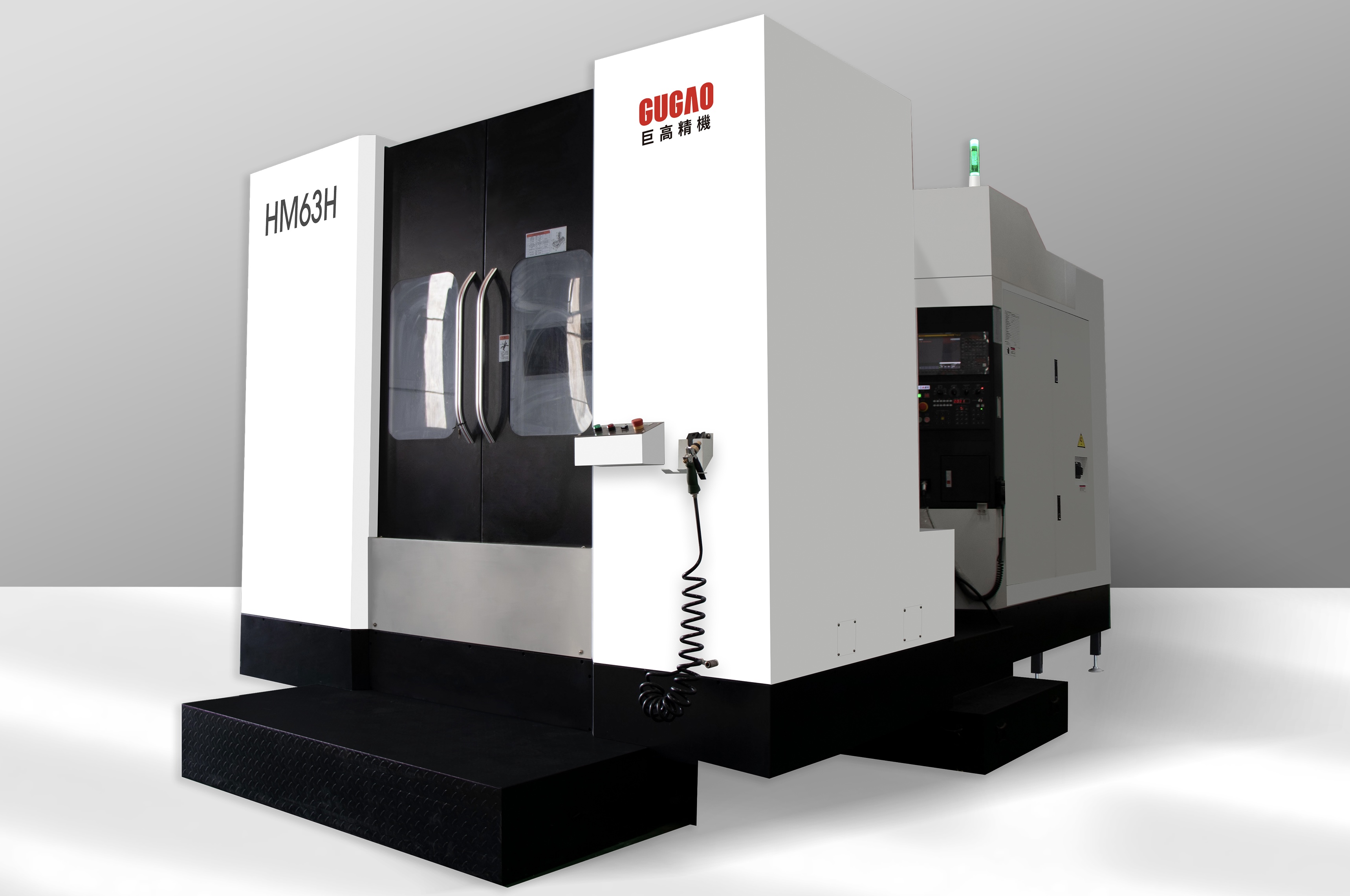

卧式加工中心HM63H
动柱、倒T型双交换工作台结构，高刚性、高稳定
三轴行程（X/Y/Z）：1000/850/900mm
工作台尺寸（长×宽）单工位：630×630mm
主轴转速：6000rpm
定位精度（X/Y/Z）：0.012mm
重复定位精度（X/Y/Z）：0.008mm
回转工作台定位/重复定位精度：±5/±1.5

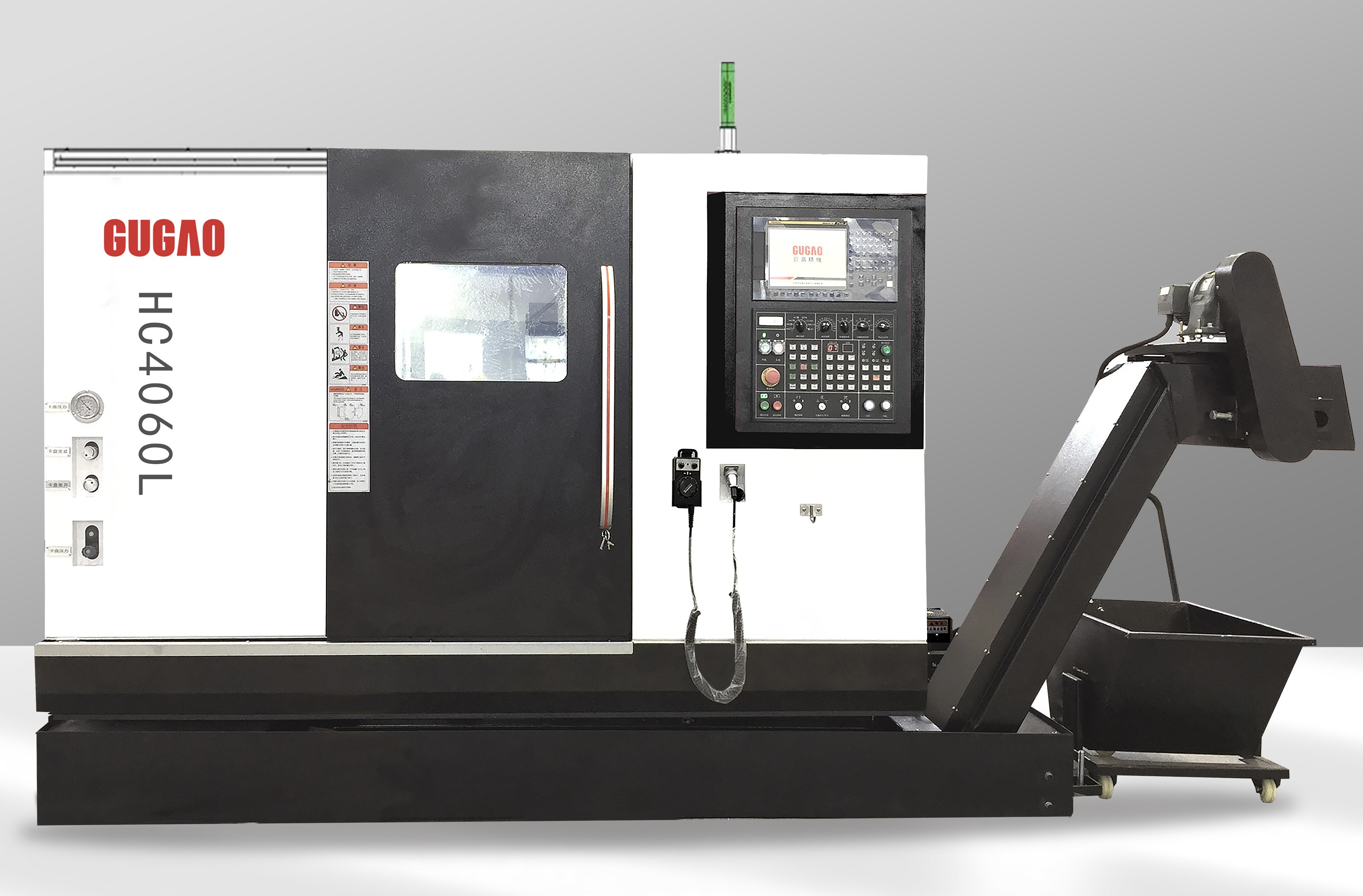

数控卧式车床HC4060L
主轴箱前后轴承孔同轴度高，精度稳定
最大回转直径（床身/床鞍）：φ640/φ440mm
最大加工直径：φ510mm
标准切削直径：φ400mm
最大加工长度：600mm
X轴行程：280mm
Z轴行程：640mm
主轴转速：3000r/min
定位精度（X/Z）：0.010mm
重复定位精度（X/Z）：0.005mm

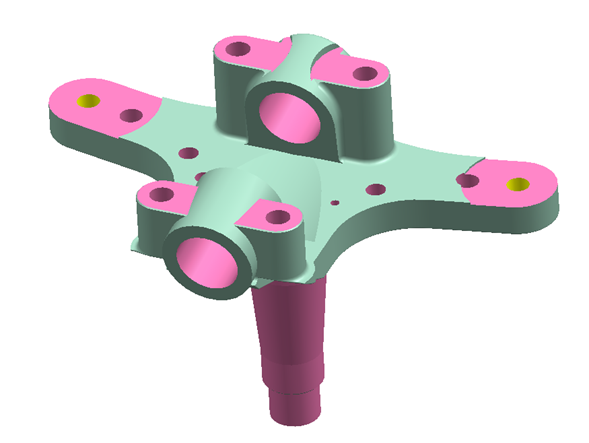

零件分析
零件名称：汽车转向节
零件材料：40Cr
毛胚尺寸：476*280*350
毛胚状态：粗车主轴外圆，淬火
重量：26KG

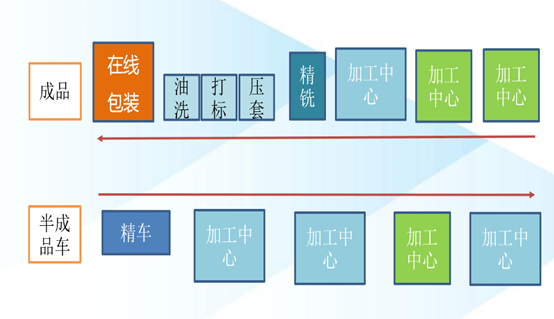

加工工艺流程
工装夹具
采用标准化设计，加工工件由A产品切换B产品时，采用模块化更换定位机构，定位机构更换后，设备的0点保持不变，即可减少重新对坐标，实现快速换模；结构设计考虑排屑顺畅，夹具整体结构有足够刚性，耐冲击，精度稳定可靠，夹具结构方便维修拆卸，易损件更换方便，夹具管路不外露，便于清理和排屑。
机床特性
高稳定性：机床高刚性，关键零部件品牌
高效率：机床转速高-立加BT50-8000转;卧加6000转；卧车3000转
高精度：立式加工中心重复定位精度0.005mm，卧加0.008mm
自动化程度高：自动找正
