HM63H卧式加工中心，采用倒T型，动柱式结构，刚性好。现代化的机床及控制理念、紧凑的结构设计，保证高效率和高精度的单件或中小批量产品的加工要求。

在加工过程中可以自动交换刀具，可一次装夹进行四个面的铣削，钻孔，扩孔，镗孔，铰削，攻丝，端面加工，镗台阶孔等多种工序。



产品参数

三轴行程(X/Y/Z)1000/850/900mm

主轴端面至工作台中心距离（Z向）200～1100mm
主轴中心至工作台面距离（Y向） 120～970mm
工作台面积(长×宽)单工位630×630mm
工作台面最大承重1200kg
主轴最高转速6000rpm
三轴快移速度（X/Y/Z）24/24/24m/min
定位精度(X/Y/Z)0.012mm
刀库容量24把
占地面积(Z×X×Y)5300×4200×3480mm

机床重量（约）14500kg

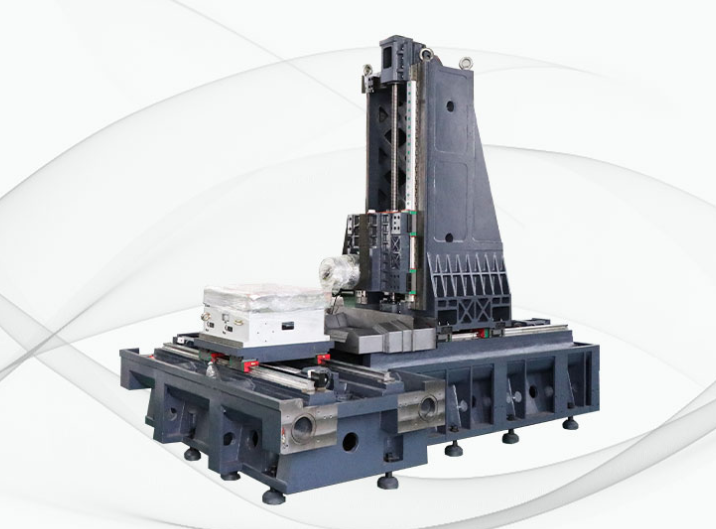

床身结构

一体式床身，倒T型，动柱式结构

合理的筋格优化布置，匹配M形加强筋

立柱与床身合为一体

各部件性能指标均有保障，

床身刚性高，切削振动减小

抗扭、持久、减振


主轴结构

BT50高拉力主轴

加工时不易产生振动

宽域交流伺服主轴电机

可实现主轴无级调速


进给结构

快移速度24m/min

可实现高速高精加工

大惯量进给伺服电机

高刚性滚珠丝杠副

确保加工误差小

保证加工精度


换刀结构

圆盘式刀库/24T

刀具交换不占据工件加工区域

规避换刀过程工件干涉风险

T-T换刀时间更短

刀具夹持更安全


床身铸件

树脂砂造型，HT300强度孕育铸铁，

铸件刚性好、强度高、组织稳定

长期保持高精度和稳定性


应用行业

HM63H卧式加工中心适用于进行箱体类零件的复杂加工，如LED箱体加工，通讯，新能源，压铸箱体等。
